Centro di lavoro orizzontale 2 pallet - Twin pallet horizontal machining center
MANDELLI M10
1998
Siemens 840
Testa U25 (0-90° in automatico)
Mandrino 25kW / ISO 50 / 4000 giri / rapidi 18 m/min
Corse
X 2200 (long)
Y 1500 (vert)
Z 1400 (trasv)
B 0,001° (rotazione pallet)
diametro max del pezzo lavorabile 2000mm
Pallet
2 pallet
1500x1000
ISO 1000
portata 4500 daN
velocità rotazione 0,0012 - 8 giri/min
Coppia di bloccaggio 21000 daN
Utensili
60 utensili
ISO 50 (Din 69871-B)
dia max utensile 140mm
(dia max. 400mm con posizioni adiacenti libere)
lunghezza max utensile 600mm
peso max utensile 35 daN
Raffreddamento: max 25 bar / 40 l/min
chiller
NB: I dati riportati sono indicativi e non impegnativi
Siemens 840
Testa U25 (0-90° in automatico)
Mandrino 25kW / ISO 50 / 4000 giri / rapidi 18 m/min
Corse
X 2200 (long)
Y 1500 (vert)
Z 1400 (trasv)
B 0,001° (rotazione pallet)
diametro max del pezzo lavorabile 2000mm
Pallet
2 pallet
1500x1000
ISO 1000
portata 4500 daN
velocità rotazione 0,0012 - 8 giri/min
Coppia di bloccaggio 21000 daN
Utensili
60 utensili
ISO 50 (Din 69871-B)
dia max utensile 140mm
(dia max. 400mm con posizioni adiacenti libere)
lunghezza max utensile 600mm
peso max utensile 35 daN
Raffreddamento: max 25 bar / 40 l/min
chiller
NB: I dati riportati sono indicativi e non impegnativi
Per info:
Roberto Musumeci
Mi.Mu. Macchine Utensili - Machine Tools
Gussago (BS) - Italy
Gussago (BS) - Italy
Tel: +39 030 3733780 -- Fax: +39 030 3229132
Email: info@mimu.com
Mandelli M10 - video - cliccare qui sopra
Cliccare sulle immagini per ingrandirle

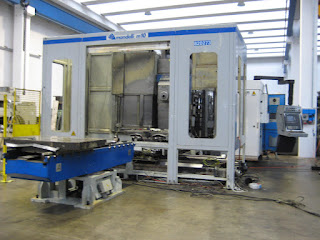

Foto macchina rimontata nel ns magazzino dove è visibile collegata
(v video qui sotto)
Foto macchina dove era installata
 |
 |
| CNC Siemens 840 C |
 |
| Pallet con pezzo da lavorare e attrezzature di fissaggio (non inclusi) |
 |
| Testa U25 (0-90° in automatico) |
